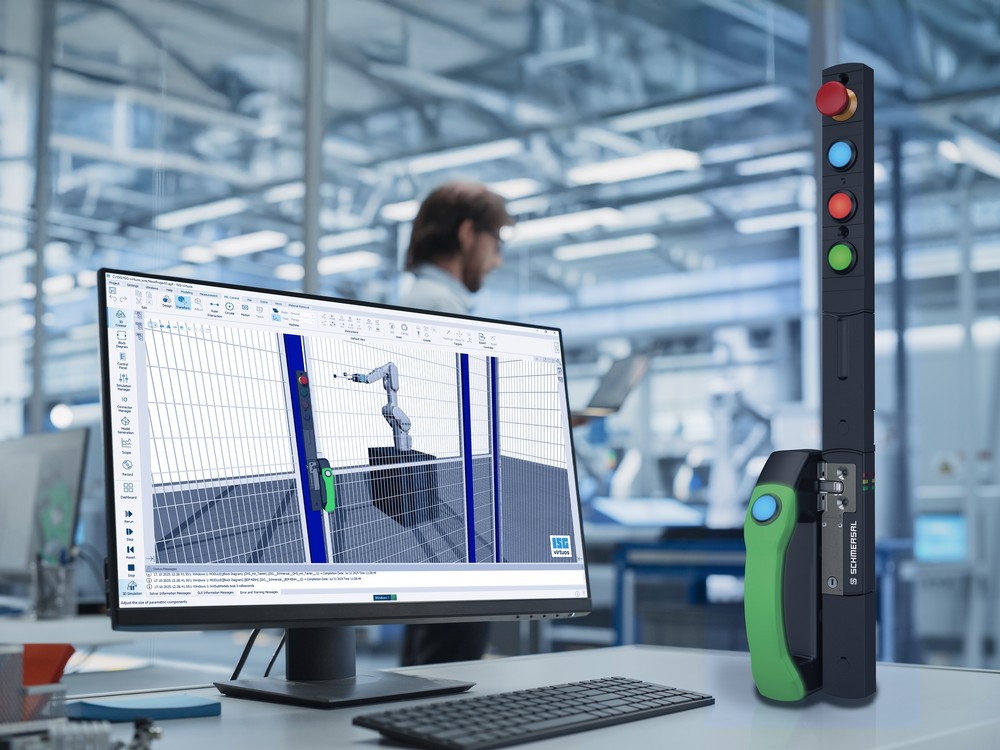

Il s'agit notamment du jumeau numérique de l'interverrouillage de sécurité AZM40, du système de poignée de porte DHS et du boîtier de commande BDF40. Ces modèles 4D ne se limitent pas à reproduire la géométrie des composants en trois dimensions : ils y ajoutent une quatrième dimension, celle du comportement en conditions réelles. Les composants tels que l'interverrouillage de sécurité AZM40 sont entièrement reproduits numériquement et se comportent dans l'espace virtuel exactement comme leurs homologues physique. Grâce à la représentation virtuelle des flux de signaux et des séquences de commande, il est possible de simuler des processus complets de machines au plus près de la réalité.

La mise en service virtuelle, clé de l'efficacité

L'un des principaux avantages des modèles 4D réside dans la possibilité de mettre en service virtuellement des machines et des installations - avant même leur construction physique. Cela permet une détection précoce des erreurs, optimise les processus de développement et réduit les coûts. Il est particulièrement important de souligner la possibilité de connecter directement ces modèles 4D à des systèmes de commande réels, tels que ceux de Beckhoff ou Siemens.  De cette manière, les réglages de l'installation et les programmes de commande peuvent être testés et optimisés avant la mise en service réelle.

Simuler de manière standardisée : Schmersal mise sur les modèles FMU

Parmi les nouveautés figure la mise à disposition des modèles de comportement sous forme FMU (Functional Mock-up Unit). Cela permet une intégration standardisée dans différents environnements de simulation comme Siemens Simit, la plateforme 3DEXPERIENCE de 3DS ou ISG-virtuos. La version FMU de l'AZM40 a déjà été mise en œuvre avec succès. L'interchangeabilité et la réutilisation des modèles sont ainsi considérablement améliorées - une étape décisive pour l'évolutivité des jumeaux numériques dans l'industrie.

AZM40 ouvre un catalogue numérique de modèles dans le TwinStore

De même, le modèle 4D de l'AZM40 a été publié et mis à disposition comme premier composant Schmersal dans le "TwinStore" - un magasin en ligne pour des modèles de simulation 4D préfabriqués et directement prêts à l'emploi. La publication de l'AZM40 comme premier package TwinStore marque le début d'un élargissement successif du catalogue numérique de modèles du Groupe Schmersal.

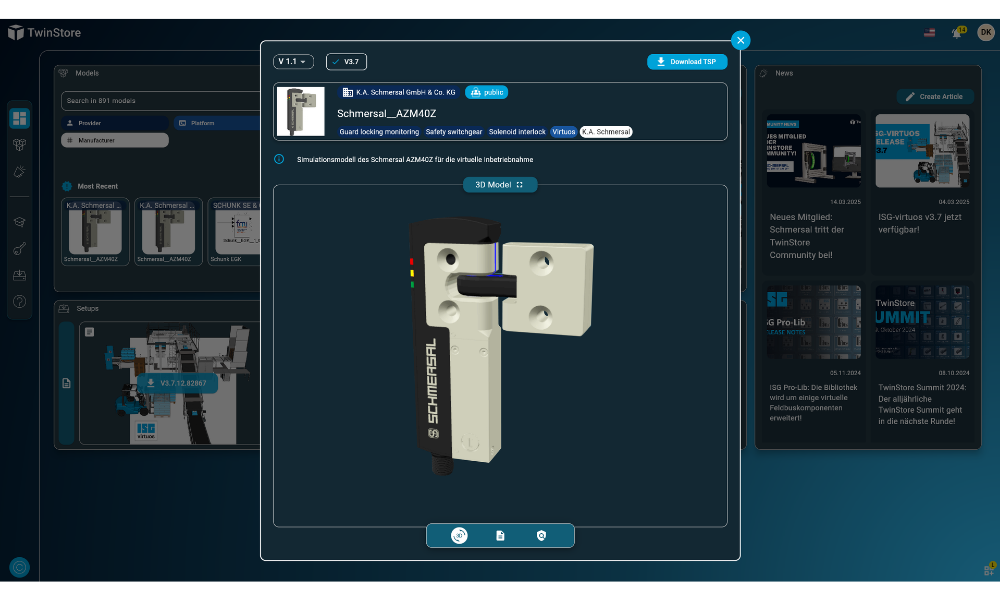

Une première dans le TwinStore : le modèle 4D de l'interverrouillage de sécurité AZM40 est le premier composant Schmersal dans le catalogue numérique de modèles de la société ISG. ©Schmersal Group
